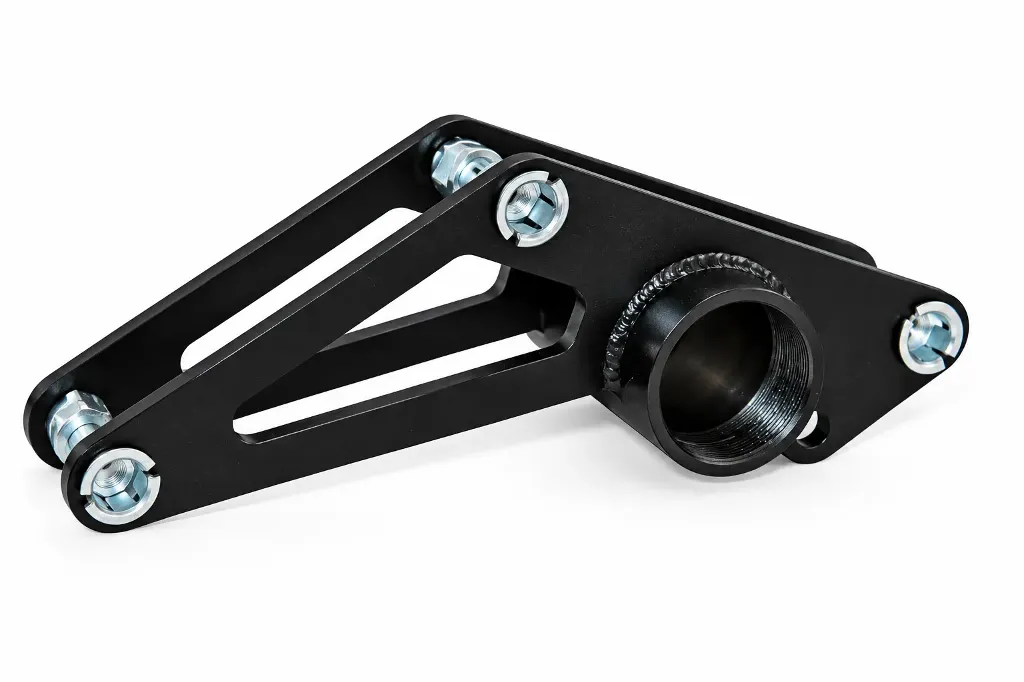

Adaptateur Bafang M410 M510

Moteurs de vélo électrique Bafang M410 et M510 : caractéristiques, compatibilités, montage et problèmes récurrents

Les moteurs centraux Bafang M410 et Bafang M510 appartiennent à une génération de motorisations destinées aux vélos électriques modernes, notamment les VTT à assistance électrique, les vélos de randonnée sportive et certains vélos utilitaires. Ils illustrent l'évolution de Bafang vers des moteurs centraux compacts, capables de fournir une assistance soutenue tout en s'intégrant dans des cadres conçus spécifiquement pour l'électrification.

Voici une présentation détaillée des Bafang M410 et M510, des différences à connaître avec le M560, des pannes à surveiller et des précautions à prendre avant d'acheter un moteur de remplacement.

1. Le Bafang M410 : un moteur central puissant pour les VTT électriques

Le Bafang M410 est un moteur pédalier conçu notamment pour les VTT électriques. Il se distingue par un couple maximal annoncé de 95 Nm, associé à une puissance nominale de 250 W dans la configuration présentée par Bafang. Son objectif est de fournir une assistance efficace dans les montées, sur les chemins techniques et lors des relances, tout en conservant une motorisation relativement compacte.

Son couple élevé permet d'obtenir une assistance appréciable à basse vitesse, notamment lorsque le terrain devient pentu. Comme avec tout moteur central, le résultat dépend toutefois du rapport de transmission sélectionné, de la cadence de pédalage, du niveau d'assistance et de la programmation du système.

Le M410 peut être intéressant pour un utilisateur recherchant un VTT électrique doté d'une motorisation Bafang intégrée par le fabricant du vélo. Il faut néanmoins distinguer cette intégration d'un kit de conversion universel : sur un VAE équipé d'origine du M410, le cadre, les fixations, les carters et les composants électroniques ont été sélectionnés pour fonctionner ensemble.

2. Le Bafang M510 : une motorisation e-MTB plus légère et réactive

Le Bafang M510 représente une évolution de la motorisation e-MTB de la marque. Bafang annonce un couple maximal de 110 Nm et une masse de 2,9 kg. Le constructeur indique également une réduction de poids de 18 % et une augmentation de 20 % de la puissance maximale par rapport à la génération précédente à laquelle il se réfère. Le moteur prend en charge une cadence de pédalage pouvant atteindre 120 tr/min.

Ces caractéristiques le destinent aux vélos électriques sportifs, notamment aux VTT à assistance électrique capables d'enchaîner les montées et les changements de rythme. Une cadence d'assistance étendue peut notamment contribuer à conserver une réponse du moteur lorsque le cycliste pédale rapidement.

Le couple de 110 Nm ne signifie cependant pas que le moteur délivre constamment cette force, ni qu'il est nécessairement plus performant dans toutes les situations qu'un moteur affichant une valeur inférieure. La programmation, la puissance électrique disponible, la température, la transmission et la gestion de l'assistance influencent également le comportement réel.

Il faut aussi faire attention aux différentes versions du M510. Le système européen présenté par Bafang affiche une puissance nominale de 250 W, tandis que certaines variantes ou configurations destinées à d'autres marchés peuvent avoir des caractéristiques différentes. La référence exacte du système installé sur le vélo doit donc être vérifiée avant toute intervention.

3. Bafang M410 ou M510 : quelles différences ?

Les données proviennent des pages et documents techniques Bafang. Les masses et performances peuvent dépendre de la variante exacte et de la génération du système.

Le M510 se démarque donc par son couple annoncé supérieur et son poids plus faible. Cela ne signifie pas pour autant qu'il constitue un remplacement direct du M410. La géométrie des fixations, les carters, le système de commande et la programmation doivent être contrôlés.

4. Quels sont les problèmes récurrents des Bafang M410 et M510 ?

Il est important de distinguer les pannes effectivement documentées d'un problème fréquemment signalé sur les forums. Les informations publiques disponibles ne permettent pas d'établir un classement statistique fiable des défauts récurrents propres aux M410 et M510, ni d'affirmer qu'un défaut de série affecte systématiquement ces moteurs.

En revanche, plusieurs symptômes peuvent être rencontrés sur les VAE équipés de moteurs centraux Bafang. Ils méritent d'être connus pour orienter le diagnostic.

Bruits de craquement au pédalage

Un craquement lorsque le cycliste appuie fortement sur les pédales n'indique pas nécessairement une panne interne du moteur. Il peut provenir des fixations du moteur, des manivelles, des pédales, du plateau, de la transmission ou de l'interface entre le moteur et le cadre.

Des propriétaires de montages M510 et M560 ont notamment décrit des craquements liés à des jeux ou à des contacts dans la zone de fixation. Ces témoignages restent anecdotiques et ne démontrent pas un défaut généralisé de ces moteurs.

Il faut commencer par rechercher les jeux, contrôler les serrages au couple prescrit et inspecter les interfaces. Il ne faut pas ajouter arbitrairement des rondelles ni modifier les fixations sans vérifier la procédure du fabricant : un montage incorrect peut endommager le cadre ou le moteur.

Assistance intermittente ou coupures du moteur

Une assistance qui s'interrompt pendant le pédalage peut être liée à une batterie insuffisamment chargée, à une chute de tension sous charge, à un connecteur mal engagé, à un capteur, à un défaut du contrôleur ou à une erreur de communication.

Avant de condamner le moteur, il est préférable de vérifier l'état de la batterie, les connexions accessibles et les éventuels codes d'erreur. Un diagnostic électronique est souvent nécessaire pour identifier précisément la cause.

Résistance inhabituelle au pédalage

Une résistance importante lorsque l'on tourne les manivelles moteur éteint peut provenir de la transmission, d'un roulement, d'un défaut mécanique interne ou d'un montage incorrect. Elle mérite une inspection, particulièrement après un remplacement de moteur ou de carter.

Sur les systèmes où le contrôleur ou les éléments internes ont été remplacés, une incompatibilité de pièces ou un problème de calibration peut aussi provoquer un comportement anormal. Les discussions techniques sur les M510 et M560 rapportent quelques cas de ce type, sans permettre d'en déduire une fréquence de panne générale.

Erreurs électroniques et problèmes de communication

Un écran qui s'allume sans assistance, une erreur persistante ou un moteur qui refuse de démarrer peuvent provenir de la communication entre les différents éléments du système. Le code d'erreur, la référence du contrôleur et la version du firmware doivent être relevés avant de remplacer des composants.

Il est préférable d'utiliser les outils de diagnostic adaptés à la version OEM du système. Un moteur provenant d'un vélo complet peut avoir des réglages ou une électronique différents de ceux d'une autre version pourtant commercialisée sous le même nom.

Usure accélérée de la transmission

Les moteurs centraux transmettent leur effort à la chaîne, au plateau et à la cassette. Un couple élevé, une utilisation fréquente en montée, des changements de vitesse sous forte charge et une transmission mal entretenue peuvent accélérer l'usure de ces composants.

Pour limiter le phénomène, il est recommandé de réduire momentanément l'effort sur les pédales lors des changements de rapport, d'éviter de forcer à très basse cadence sur un rapport trop long et de remplacer la chaîne lorsqu'elle atteint son seuil d'usure.

5. Comment diagnostiquer un Bafang M410 ou M510 avant de le remplacer ?

Un diagnostic méthodique évite de remplacer un moteur encore fonctionnel.

Commencez par relever la référence complète du moteur et celle du vélo. Photographiez l'étiquette, l'écran, les connecteurs et les éventuels codes d'erreur. Vérifiez ensuite l'état de charge de la batterie, les connexions accessibles et les symptômes précis : absence totale d'assistance, coupures, bruit mécanique, résistance au pédalage ou défaut uniquement sous forte charge.

Si le moteur ne fonctionne plus, il faut déterminer si le problème vient de l'alimentation, du contrôleur, des capteurs ou du bloc moteur lui-même. Le remplacement d'une batterie ou d'un contrôleur peut parfois suffire, mais uniquement si le diagnostic confirme la panne de cet élément.

Évitez d'ouvrir le moteur sans documentation et sans compétences adaptées. Un démontage mal réalisé peut endommager les joints, les roulements, les capteurs ou les connexions, et compliquer une éventuelle prise en charge en garantie.

6. Peut-on réparer un Bafang M410 ou M510 plutôt que le remplacer ?

Cela dépend de la panne et de la disponibilité des pièces.

Une intervention périphérique, un connecteur endommagé ou un élément remplaçable peut parfois être réparé sans changer le moteur complet. En revanche, si le défaut concerne des composants internes spécifiques ou une électronique indisponible, le remplacement du bloc moteur peut être la seule solution raisonnable.

Il faut demander au réparateur si le diagnostic porte sur le moteur lui-même ou sur l'ensemble du système électrique. Un devis doit distinguer le coût de la pièce, la main-d'œuvre, le diagnostic, la programmation et les éventuelles adaptations mécaniques.

Lorsqu'un moteur est remplacé, il est important de conserver la référence de l'ancienne unité et de vérifier la compatibilité du moteur de remplacement avec la batterie, l'écran, le faisceau et le cadre.

7. Remplacer un Bafang M510 par un moteur plus puissant : est-ce possible ?

Techniquement, certaines transformations sont envisageables, mais elles ne se limitent pas à installer un moteur affichant davantage de watts ou de couple.

Un M560, par exemple, peut afficher des performances supérieures selon la configuration. Il faut toutefois vérifier que le cadre est conçu pour recevoir cette motorisation, que la transmission et la batterie sont adaptées et que le contrôleur, l'écran et le logiciel sont compatibles.

Il faut aussi tenir compte de la réglementation. En France et dans l'Union européenne, un VAE classique doit notamment disposer d'une puissance nominale continue maximale de 250 W, d'une assistance liée au pédalage et d'une coupure de l'assistance à 25 km/h. Une motorisation plus puissante ou une configuration débridée peut faire sortir le vélo de cette catégorie réglementaire et entraîner d'autres obligations.

Il ne faut donc pas confondre les puissances maximales annoncées par le fabricant avec la puissance nominale continue autorisée pour un VAE classique.

8. Que vérifier avant d'acheter un moteur Bafang d'occasion ?

Un moteur d'occasion peut être intéressant pour réparer un vélo, mais le nom du modèle ne suffit pas à garantir la compatibilité. Avant l'achat, demandez la référence complète, la provenance du moteur, son historique, les éventuels codes d'erreur et la preuve qu'il fonctionnait correctement avant démontage.

Vérifiez également les connecteurs, les fixations, les traces de choc ou d'humidité et la présence des pièces nécessaires au montage. Si possible, faites confirmer la compatibilité par le fabricant du vélo ou un réparateur avant de payer.

Pour un M510 ou un M560, il est particulièrement important de confirmer la version du système et les interfaces mécaniques. Un moteur annoncé comme compatible dans une discussion en ligne peut nécessiter des adaptations ou ne pas fonctionner avec l'électronique du vélo concerné.

Conclusion : M410, M510 et M560, trois moteurs à comparer au-delà du couple

Le Bafang M410 est une motorisation centrale pour VTT électrique offrant jusqu'à 95 Nm annoncés. Le Bafang M510 va plus loin avec 110 Nm annoncés et une masse publiée de 2,9 kg, tandis que le M560 vise des configurations différentes et peut atteindre 150 Nm selon la version.

Pour un vélo en panne, le meilleur choix n'est pas nécessairement le moteur le plus puissant : c'est celui qui est compatible avec le cadre et l'ensemble électrique, disponible en pièces et adapté à l'utilisation du vélo.

Les bruits de craquement, les coupures d'assistance, les erreurs électroniques ou une résistance inhabituelle au pédalage justifient un diagnostic, mais ne prouvent pas automatiquement que le moteur est hors service. Les retours de propriétaires peuvent aider à orienter les recherches, mais ne doivent pas être confondus avec des statistiques de fiabilité.

Enfin, avant de remplacer un moteur central, il faut toujours comparer le coût de la réparation, celui d'un bloc de remplacement et les possibilités d'adaptation. Une vérification rigoureuse des références et de la compatibilité peut éviter des achats inutiles et prolonger la vie du vélo électrique.

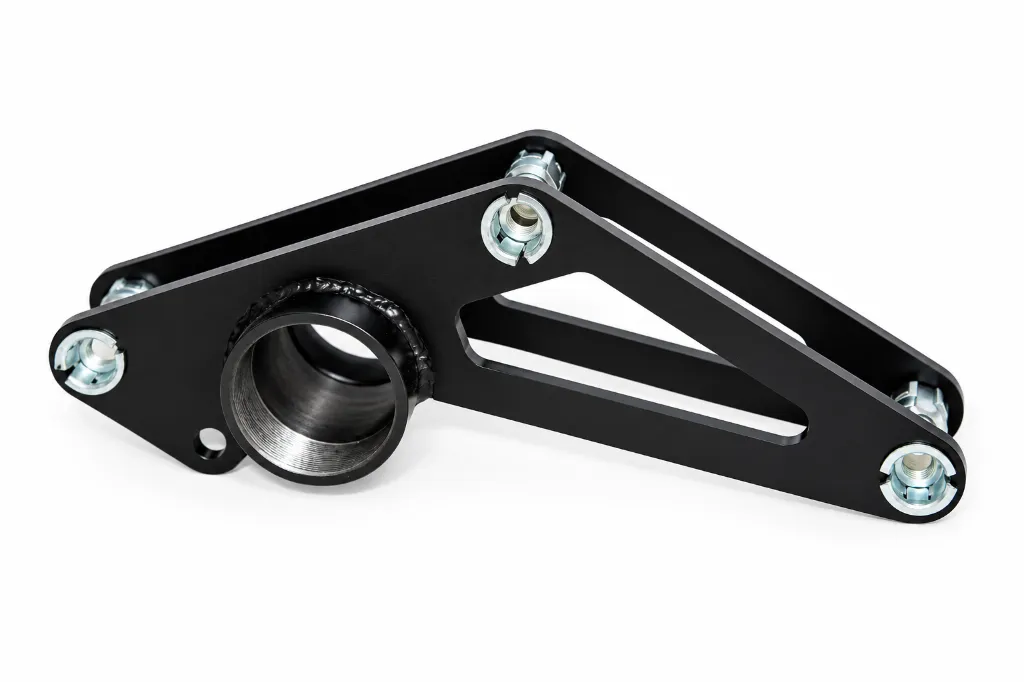

La dernière option demeure bien sûr de le remplacer par l'adaptateur présenté sur cette page.
