Comment monter nos adaptateurs sur un vélo électrique ?
Tuto. Monter un adaptateur sur un cadre de vélo électrique (VAE) pour remplacer son moteur en panne est une opération très simple qui ne requiert aucune compétence technique spécifique. Il faut cependant être vigilant sur certains points. Voici les démarches à suivre.
Nos adaptateurs
Etape 1 : démonter le moteur d'origine
L'étape la plus technique est le démontage du moteur d'origine si le cadre ou le vélo que vous possédez en est toujours équipé d'un.
Si vous êtes un.e professionnel.le, référez-vous à la documentation technique du fabricant. Pour Shimano, par exemple, rendez-vous ici.
Si vous êtes un particulier, faites appel à un mécanicien professionnel, à un atelier de réparation ou une association d'auto-réparation.
❗ Réaliser l'opération soi-même peut comporter des dangers. Les moteurs sont sous tension électrique et leur démontage demande des connaissances en mécanique.
⚠️ Bien conserver les vis de fixation du moteur. Elles sont souvent propres au cadre du vélo.
Etape 2 : vérifier le modèle et la compatibilité du cadre
Une fois le moteur démonté, vérifiez bien le modèle à partir du numéro de série inscrit ou de la documentation technique fournie avec le vélo électrique (exemples : EP8, PW-X)
Vérifiez ensuite que le cadre du vélo respecte bien les points de fixation du moteur. En d'autres termes, vérifiez que les trous de fixation soient bien en face l'un de l'autre (sauf s'il est précisé sur la fiche de notre adaptateur que les trous ne sont pas alignés).

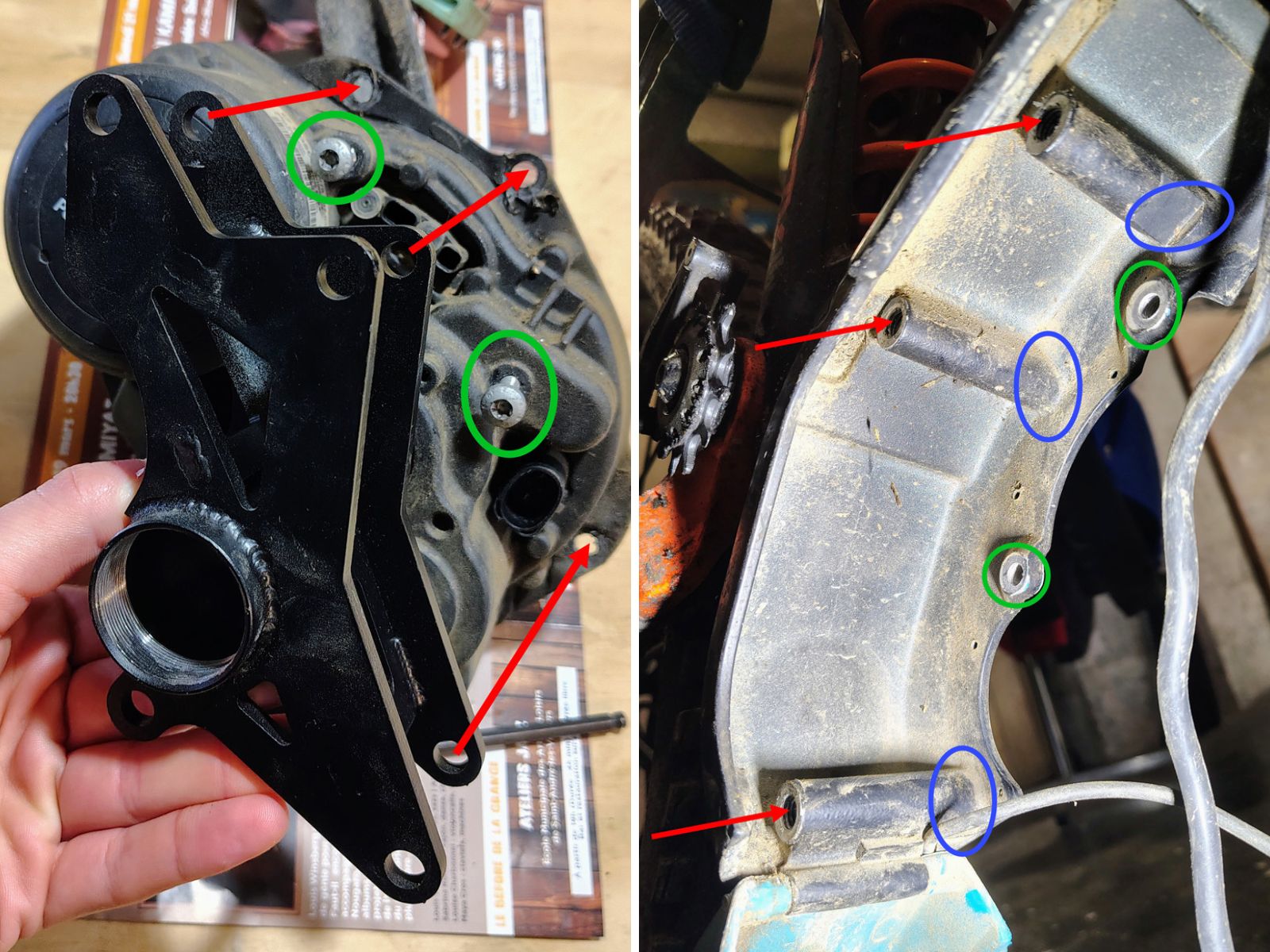

⚠️ Il peut arriver (rarement) que le fabricant du cadre décide de se fixer au moteur d'une manière différente d'un côté, rendant impossible le montage avec notre adaptateur. Cas de figure observé par exemple sur un VTTAE Haibike équipé Bosch BDU250P CX Gen 2 (voir photo ci contre).
✅ Pas de problème avec Shimano et Brose tant que le modèle est bien identifié.
Etape 3 : installation de l'adaptateur

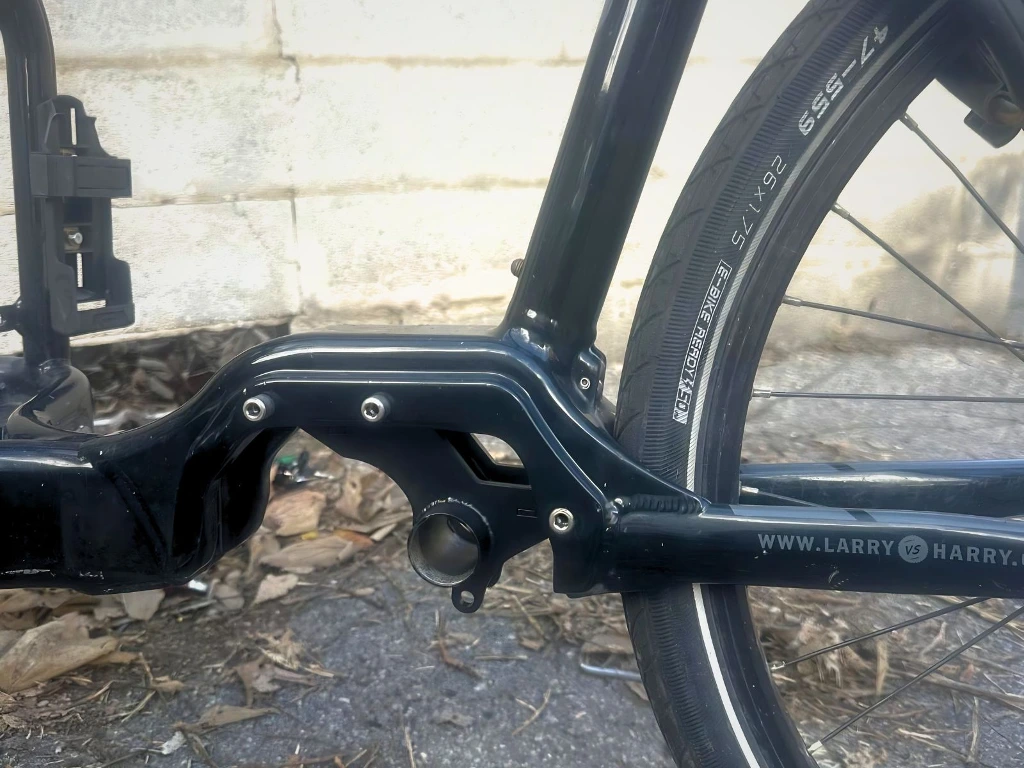

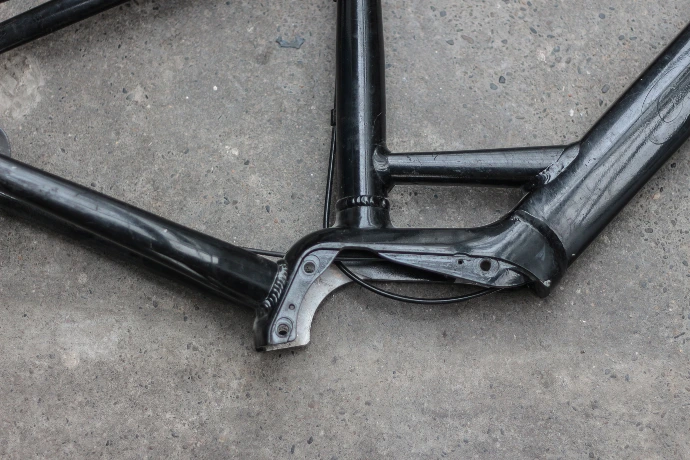

Une fois le cadre libéré de son moteur, il ne reste plus qu'à monter l'adaptateur correspondant au modèle prévu par le cadre.
Dans de nombreux cas, il est vivement conseillé de réutiliser les vis et fixations d'origine car la visserie est fournie par le fabricant du cadre et non par le motoriste. Pour d'autres modèles, comme l'adaptateur Shimano EP8, nous fournissons les vis. Suivez les recommandations des fiches produits de nos adaptateurs.
Il ne reste ensuite plus qu'à positionner l'adaptateur dans l'espace et le fixer en respectant les consignes de serrage.
Etape 4 : montage final

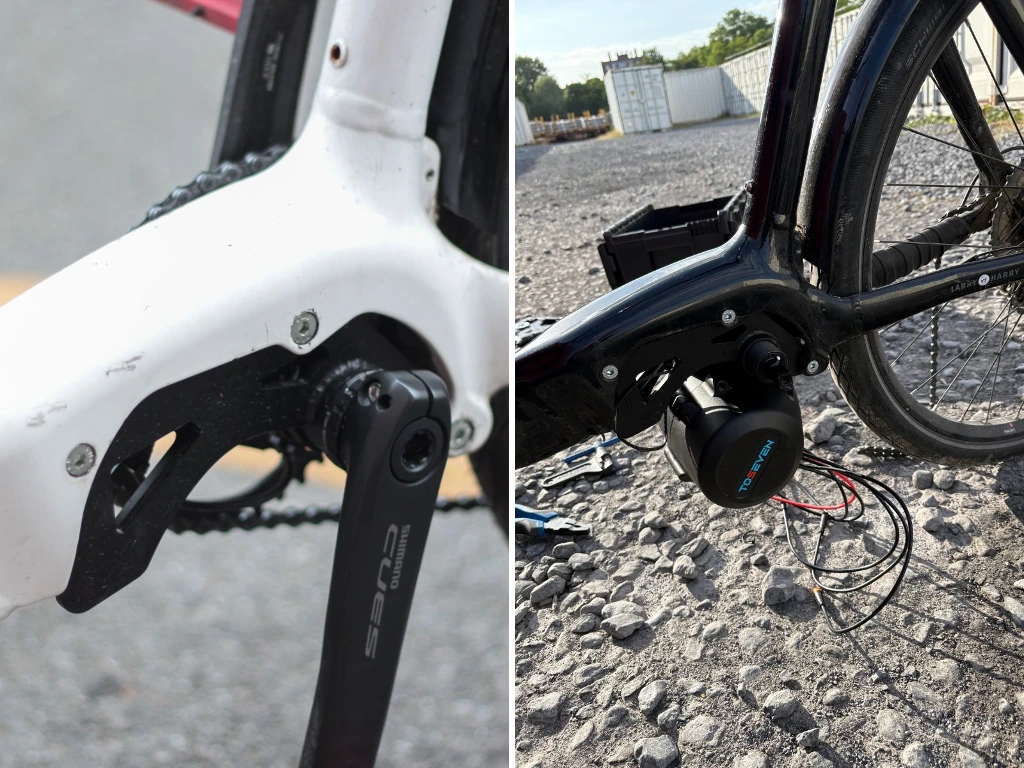

Le cadre du vélo (cargo) électrique équipé de son adaptateur, vous avez désormais le choix entre le garder musculaire ou le réélectrifier.
Il est important ici de bien vérifier la compatibilité du montage envisagé avec le cadre et la géométrie du vélo électrique.
La majorité de nos adaptateurs sont compatibles avec les kits électriques moteurs pédaliers (comme le Bafang bbs02, Tongsheng tdz2...). Référez-vous à la description du produit pour valider la bonne compatibilité avec ce type de montage électrique.
