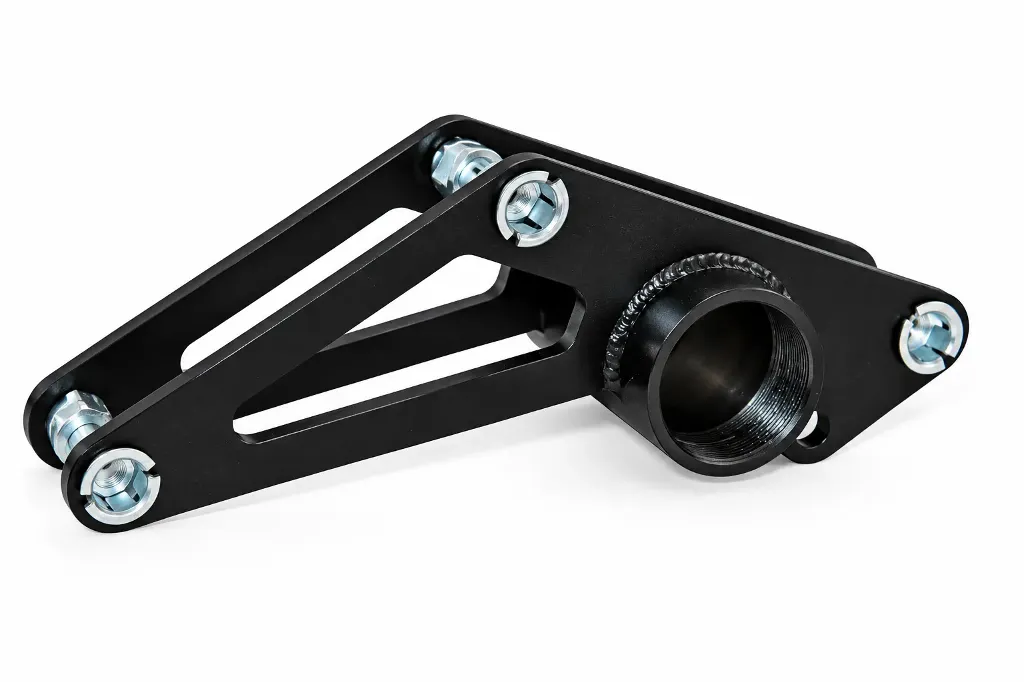

Adapter für Bafang-Motoren M410 und M510

Bafang M410 und M510 E-Bike-Motoren: Eigenschaften, Kompatibilitäten, Montage und häufige Probleme

Die Bafang M410 und Bafang M510 Mittelmotoren gehören zu einer Generation von Antriebssystemen für moderne E-Bikes, insbesondere für E-Mountainbikes, Sporttourenräder und einige Nutzfahrzeuge. Sie veranschaulichen die Entwicklung von Bafang hin zu kompakten Mittelmotoren, die in der Lage sind, eine nachhaltige Unterstützung zu bieten und sich in speziell für die Elektrifizierung konzipierte Rahmen zu integrieren.

Hier ist eine detaillierte Präsentation der Bafang M410 und M510, der Unterschiede zum M560, der zu überwachenden Störungen und der Vorsichtsmaßnahmen, die vor dem Kauf eines Ersatzmotors zu beachten sind.

1. Der Bafang M410: ein leistungsstarker Mittelmotor für E-Mountainbikes

Der Bafang M410 ist ein Tretlagermotor, der insbesondere für E-Mountainbikes entwickelt wurde. Er zeichnet sich durch ein maximales Drehmoment von 95 Nm, verbunden mit einer Nennleistung von 250 W in der von Bafang präsentierten Konfiguration. Sein Ziel ist es, eine effektive Unterstützung beim Bergauffahren, auf technischen Wegen und beim Anfahren zu bieten, während eine relativ kompakte Motorisierung beibehalten wird.

Sein hohes Drehmoment ermöglicht eine spürbare Unterstützung bei niedrigen Geschwindigkeiten, insbesondere wenn das Gelände steil wird. Wie bei jedem Mittelmotor hängt das Ergebnis jedoch vom gewählten Übersetzungsverhältnis, der Tretfrequenz, dem Unterstützungsniveau und der Programmierung des Systems ab.

Der M410 könnte für einen Nutzer interessant sein, der ein E-Mountainbike mit einer von dem Fahrradhersteller integrierten Bafang-Motorisierung sucht. Man muss jedoch diese Integration von einem universellen Umbausatz unterscheiden: Bei einem E-Bike, das serienmäßig mit dem M410 ausgestattet ist, wurden der Rahmen, die Halterungen, die Gehäuse und die elektronischen Komponenten ausgewählt, um zusammenzuarbeiten.

2. Der Bafang M510: eine leichtere und reaktionsschnellere e-MTB-Motorisierung

Der Bafang M510 stellt eine Weiterentwicklung der e-MTB-Motorisierung der Marke dar. Bafang gibt ein maximales Drehmoment von 110 Nm und ein Gewicht von 2,9 kg an. Der Hersteller weist auch auf eine Gewichtsreduzierung von 18 % und eine Erhöhung der maximalen Leistung um 20 % im Vergleich zur vorherigen Generation hin, auf die er sich bezieht. Der Motor unterstützt eine Tretfrequenz von bis zu 120 U/min.

Diese Eigenschaften machen ihn für sportliche E-Bikes geeignet, insbesondere für E-Mountainbikes, die in der Lage sind, Anstiege und Rhythmuswechsel zu bewältigen. Eine erweiterte Unterstützungsfrequenz kann insbesondere dazu beitragen, eine Reaktion des Motors aufrechtzuerhalten, wenn der Radfahrer schnell tritt.

Das Drehmoment von 110 Nm bedeutet jedoch nicht, dass der Motor diese Kraft konstant abgibt, noch dass er in allen Situationen leistungsfähiger ist als ein Motor mit einem niedrigeren Wert. Die Programmierung, die verfügbare elektrische Leistung, die Temperatur, das Getriebe und das Management der Unterstützung beeinflussen ebenfalls das tatsächliche Verhalten.

Man muss auch auf die verschiedenen Versionen des M510 achten. Das von Bafang vorgestellte europäische System hat eine Nennleistung von 250 W, während einige Varianten oder Konfigurationen für andere Märkte unterschiedliche Eigenschaften haben können. Die genaue Referenz des auf dem Fahrrad installierten Systems muss daher vor jeglichen Eingriffen überprüft werden.

3. Bafang M410 oder M510: welche Unterschiede?

Die Daten stammen von den technischen Seiten und Dokumenten von Bafang. Die Massen und Leistungen können von der genauen Variante und der Generation des Systems abhängen.

Der M510 zeichnet sich also durch sein höheres angegebenes Drehmoment und sein geringeres Gewicht aus. Das bedeutet jedoch nicht, dass er einen direkten Ersatz für den M410 darstellt. Die Geometrie der Befestigungen, die Gehäuse, das Steuerungssystem und die Programmierung müssen überprüft werden.

4. Was sind die häufigsten Probleme der Bafang M410 und M510?

Es ist wichtig, dokumentierte Ausfälle von häufig in Foren gemeldeten Problemen zu unterscheiden. Die verfügbaren öffentlichen Informationen erlauben es nicht, eine zuverlässige statistische Rangliste der spezifischen wiederkehrenden Mängel der M410 und M510 aufzustellen, noch zu behaupten, dass ein Serienfehler diese Motoren systematisch betrifft.

Im Gegensatz dazu können mehrere Symptome bei E-Bikes mit Bafang-Mittelmotoren auftreten. Sie verdienen es, bekannt zu sein, um die Diagnose zu lenken.

Knackgeräusche beim Treten

Ein Knacken wenn der Radfahrer stark auf die Pedale drückt, weist nicht unbedingt auf einen internen Motorfehler hin. Es kann von den Motorbefestigungen, den Kurbeln, den Pedalen, dem Kettenblatt, dem Antrieb oder der Schnittstelle zwischen Motor und Rahmen stammen.

Besitzer von M510- und M560-Montagen haben insbesondere Knackgeräusche beschrieben, die mit Spiel oder Kontakt im Befestigungsbereich zusammenhängen. Diese Berichte bleiben anekdotisch und zeigen keinen weit verbreiteten Fehler dieser Motoren.

Man muss zuerst nach Spiel suchen, die Drehmomente überprüfen und die Schnittstellen inspizieren. Man sollte nicht willkürlich Unterlegscheiben hinzufügen oder die Befestigungen ändern, ohne das Verfahren des Herstellers zu überprüfen: Eine falsche Montage kann den Rahmen oder den Motor beschädigen.

Intermittierende Unterstützung oder Motorabschaltungen

Eine Unterstützung, die während des Tretens unterbrochen wird kann mit einer unzureichend geladenen Batterie, einem Spannungsabfall unter Last, einem schlecht sitzenden Stecker, einem Sensor, einem Defekt des Controllers oder einem Kommunikationsfehler zusammenhängen.

Bevor der Motor als defekt angesehen wird, ist es besser, den Zustand der Batterie, die zugänglichen Verbindungen und mögliche Fehlercodes zu überprüfen. Eine elektronische Diagnose ist oft notwendig, um die genaue Ursache zu identifizieren.

Ungewöhnlicher Widerstand beim Treten

Eine erhebliche Widerstand, wenn man die Kurbel drehts der Motor ausgeschaltet ist, kann von der Übersetzung, einem Lager, einem internen mechanischen Defekt oder einer falschen Montage stammen. Sie verdient eine Inspektion, insbesondere nach einem Motor- oder Gehäusetausch.

In Systemen, in denen der Controller oder interne Komponenten ersetzt wurden, kann auch eine Inkompatibilität von Teilen oder ein Kalibrierungsproblem ein anormales Verhalten verursachen. Technische Diskussionen über die M510 und M560 berichten von einigen solchen Fällen, ohne eine allgemeine Ausfallhäufigkeit ableiten zu können.

Elektronische Fehler und Kommunikationsprobleme

Ein Bildschirm, der ohne Unterstützung angeht, ein persistierender Fehler oder ein Motor, der sich weigert zu starten, können von der Kommunikation zwischen den verschiedenen Elementen des Systems stammen. Der Fehlercode, die Referenz des Controllers und die Firmware-Version sollten notiert werden, bevor Komponenten ersetzt werden.

Es ist besser, die Diagnosewerkzeuge zu verwenden, die für die OEM-Version des Systems geeignet sind. Ein Motor aus einem kompletten Fahrrad kann andere Einstellungen oder eine andere Elektronik haben als eine andere Version, die jedoch unter demselben Namen verkauft wird.

Beschleunigter Verschleiß des Antriebsstrangs

Die Mittelmotoren übertragen ihre Kraft auf die Kette, das Kettenblatt und das Ritzel. Ein hohes Drehmoment, häufige Nutzung im Anstieg, Gangwechsel unter hoher Last und eine schlecht gewartete Übertragung können den Verschleiß dieser Komponenten beschleunigen.

Um das Phänomen zu begrenzen, wird empfohlen, den Druck auf die Pedale während der Gangwechsel vorübergehend zu reduzieren, zu vermeiden, bei sehr niedriger Trittfrequenz in einem zu langen Gang zu forcieren, und die Kette zu ersetzen, wenn sie ihren Verschleißgrenzwert erreicht.

5. Wie diagnostiziert man einen Bafang M410 oder M510, bevor man ihn ersetzt?

Eine systematische Diagnose verhindert, dass ein noch funktionierender Motor ersetzt wird.

Beginnen Sie damit, die vollständige Referenz des Motors und die des Fahrrads zu notieren. Fotografieren Sie das Etikett, das Display, die Anschlüsse und eventuelle Fehlercodes. Überprüfen Sie dann den Ladezustand der Batterie, die zugänglichen Verbindungen und die genauen Symptome: vollständige Abwesenheit von Unterstützung, Aussetzer, mechanisches Geräusch, Widerstand beim Treten oder Fehler nur unter hoher Last.

Wenn der Motor nicht mehr funktioniert, muss festgestellt werden, ob das Problem von der Stromversorgung, dem Controller, den Sensoren oder dem Motorblock selbst kommt.. Der Austausch einer Batterie oder eines Controllers kann manchmal ausreichen, aber nur, wenn die Diagnose den Ausfall dieses Elements bestätigt.

Vermeiden Sie es, den Motor ohne Dokumentation und ohne geeignete Kenntnisse zu öffnen. Eine unsachgemäße Demontage kann Dichtungen, Lager, Sensoren oder Verbindungen beschädigen und eine mögliche Garantieübernahme komplizieren.

6. Kann man einen Bafang M410 oder M510 reparieren, anstatt ihn zu ersetzen?

Das hängt vom Defekt und der Verfügbarkeit der Teile ab.

Eine periphere Intervention, ein beschädigter Stecker oder ein austauschbares Element kann manchmal repariert werden, ohne den gesamten Motor zu wechseln. Wenn der Defekt jedoch spezifische interne Komponenten oder eine nicht verfügbare Elektronik betrifft, kann der Austausch des Motorblocks die einzige vernünftige Lösung sein.

Man sollte den Reparateur fragen, ob die Diagnose den Motor selbst oder das gesamte elektrische System betrifft. Ein Kostenvoranschlag sollte die Kosten für das Teil, die Arbeitszeit, die Diagnose, die Programmierung und mögliche mechanische Anpassungen unterscheiden.

Wenn ein Motor ersetzt wird, ist es wichtig, die Referenz der alten Einheit zu behalten und die Kompatibilität des Ersatzmotors mit dem Akku, dem Bildschirm, dem Kabelbaum und dem Rahmen zu überprüfen.

7. Ist es möglich, einen Bafang M510 durch einen leistungsstärkeren Motor zu ersetzen?

Technisch sind einige Umwandlungen denkbar, aber sie beschränken sich nicht darauf, einen Motor mit mehr Watt oder Drehmoment zu installieren.

Ein M560 kann beispielsweise je nach Konfiguration höhere Leistungen erzielen. Es muss jedoch überprüft werden, ob der Rahmen für diesen Antrieb ausgelegt ist, ob das Getriebe und der Akku geeignet sind und ob der Controller, der Bildschirm und die Software kompatibel sind.

Es muss auch die Regulierung berücksichtigt werden. In Frankreich und in der Europäischen Union muss ein klassisches Pedelec insbesondere über eine maximale kontinuierliche Nennleistung von 250 W, eine pedalabhängige Unterstützung und eine Abschaltung der Unterstützung bei 25 km/h verfügen. Eine leistungsstärkere Motorisierung oder eine entdrosselte Konfiguration kann das Fahrrad aus dieser regulatorischen Kategorie herausführen und andere Verpflichtungen nach sich ziehen.

Man sollte daher die maximalen Leistungen, die vom Hersteller angegeben werden, nicht mit der zulässigen kontinuierlichen Nennleistung für ein klassisches Pedelec verwechseln.

8. Was sollte man vor dem Kauf eines gebrauchten Bafang-Motors überprüfen?

Ein gebrauchter Motor kann interessant sein, um ein Fahrrad zu reparieren, aber der Modellname reicht nicht aus, um die Kompatibilität zu garantieren. Fragen Sie vor dem Kauf nach der vollständigen Referenz, der Herkunft des Motors, seiner Historie, möglichen Fehlercodes und dem Nachweis, dass er vor dem Ausbau ordnungsgemäß funktionierte.

Überprüfen Sie auch die Anschlüsse, die Befestigungen, Spuren von Stößen oder Feuchtigkeit und das Vorhandensein der notwendigen Teile für die Montage. Wenn möglich, lassen Sie die Kompatibilität vom Fahrradhersteller oder einem Reparateur bestätigen, bevor Sie bezahlen.

Für einen M510 oder M560 ist es besonders wichtig, die Version des Systems und die mechanischen Schnittstellen zu bestätigen. Ein Motor, der in einer Online-Diskussion als kompatibel angekündigt wird, kann Anpassungen erfordern oder möglicherweise nicht mit der Elektronik des betreffenden Fahrrads funktionieren.

Fazit: M410, M510 und M560, drei Motoren, die über das Drehmoment hinaus verglichen werden sollten.

Der Bafang M410 ist ein zentraler Motor für E-Mountainbikes, der bis zu 95 Nm bietet. Der Bafang M510 geht weiter mit 110 Nm und einem veröffentlichten Gewicht von 2,9 kg, während der M560 auf unterschiedliche Konfigurationen abzielt und je nach Version bis zu 150 Nm erreichen kann.

Für ein defektes Fahrrad ist die beste Wahl nicht unbedingt der leistungsstärkste Motor: es ist derjenige, der mit dem Rahmen und dem elektrischen System kompatibel ist, als Ersatzteile erhältlich und für die Nutzung des Fahrrads geeignet.

Die Geräusche von Knacken, die Unterbrechungen der Unterstützung, elektronische Fehler oder ein ungewöhnlicher Widerstand beim Treten rechtfertigen eine Diagnose, beweisen jedoch nicht automatisch, dass der Motor defekt ist. Rückmeldungen von Besitzern können helfen, die Recherchen zu lenken, sollten jedoch nicht mit Zuverlässigkeitsstatistiken verwechselt werden.

Schließlich sollte man immer die Kosten für die Reparatur, die Kosten für einen Ersatzblock und die Anpassungsmöglichkeiten vergleichen, bevor man einen Mittelmotor ersetzt. Eine gründliche Überprüfung der Referenzen und der Kompatibilität kann unnötige Käufe vermeiden und die Lebensdauer des E-Bikes verlängern.

Die letzte Option bleibt natürlich, ihn durch den auf dieser Seite vorgestellten Adapter zu ersetzen.
