Votre moteur Bafang ne fonctionne plus, l'assistance se coupe en pleine montée, votre écran affiche une erreur ou votre vélo électrique fait un bruit inhabituel ? Avant de remplacer le moteur ou de condamner le vélo, il est essentiel d'identifier précisément l'origine de la panne. Sur un vélo électrique, un moteur qui ne démarre plus n'est pas forcément un moteur hors service : la batterie, les connecteurs, les capteurs, le contrôleur ou le système de commande peuvent également être responsables.
Le diagnostic dépend aussi du modèle concerné. Un moteur central intégré comme le Bafang M410 ou M510, monté d'origine sur un VTT électrique, ne se répare pas nécessairement de la même manière qu'un Bafang BBS02, un moteur de conversion dont la conception et la disponibilité de certaines pièces facilitent différentes opérations de maintenance.
Dans ce guide, nous passons en revue les symptômes les plus fréquents sur les moteurs Bafang, les causes possibles, les contrôles à réaliser, les réparations envisageables et les solutions à considérer lorsque le moteur est réellement irréparable. Et si votre vélo est équipé d'un M410, d'un M510 ou d'une motorisation intégrée similaire qui ne peut plus être remplacée économiquement, une alternative existe : les adaptateurs Save My eBike permettent, sous réserve de compatibilité, de conserver le cadre et d'envisager une nouvelle motorisation, notamment avec un Bafang BBS02.
Moteur Bafang en panne : les premiers symptômes à reconnaître
Les symptômes donnent de premières indications, mais ne suffisent pas à confirmer qu'un moteur est défectueux. Une même manifestation peut avoir plusieurs causes. Une assistance totalement absente peut par exemple provenir d'une batterie qui s'effondre sous charge, tandis qu'une coupure intermittente peut être liée à un connecteur ou à un capteur.
Le moteur Bafang ne démarre plus
L'écran peut s'allumer normalement, mais aucune assistance n'est délivrée. Vérifiez d'abord la charge de la batterie, les connexions accessibles, le capteur de vitesse et les éventuels codes d'erreur. Le moteur lui-même n'est qu'une cause possible parmi plusieurs
L'écran affiche une erreur
Notez le code exact et la référence du système avant de débrancher des éléments. Les codes varient selon les contrôleurs, les écrans et les générations Bafang. Un code doit être interprété à partir de la documentation correspondant au modèle, et non d'une liste générique trouvée en ligne.
Le moteur fait un bruit inhabituel
Claquements, grincements ou craquements sous effort peuvent provenir du moteur, mais aussi des manivelles, du plateau, de la chaîne, des fixations ou du cadre. Un bruit nouveau, qui s'amplifie rapidement ou s'accompagne d'un blocage, justifie l'arrêt de l'utilisation et un contrôle mécanique.
L'assistance se coupe en montée
Une batterie vieillissante peut présenter une chute de tension sous forte demande. Un mauvais contact, une protection électronique déclenchée ou une surchauffe peuvent également expliquer les coupures. Il faut observer si le problème survient uniquement sous charge ou dès le démarrage.
Le pédalage devient anormalement dur
Une résistance inhabituelle peut provenir de la transmission, d'un roulement, d'un mécanisme interne ou d'un montage incorrect. Ne forcez pas sur les pédales pour tenter de débloquer le moteur : un professionnel pourra distinguer un problème mécanique d'un défaut électrique.
Un point important : il n'existe pas de symptôme universel permettant de diagnostiquer à coup sûr une panne de moteur Bafang. Il faut croiser le comportement du vélo, les codes d'erreur, l'état de la batterie et la référence exacte de la motorisation.
Quels sont les modèles de moteurs Bafang concernés ?
Bafang commercialise plusieurs familles de moteurs qui ne doivent pas être confondues. La procédure de diagnostic d'un moteur central M510 intégré dans un VTT n'est pas nécessairement la même que celle d'un kit BBS02 installé sur un vélo auparavant musculaire, ni que celle d'un moteur placé dans une roue.
Le tableau suivant permet de repérer les principales familles et les premières pistes à explorer.
Modèle Bafang | Type de motorisation | Symptômes possibles et premières vérifications |
|---|---|---|
M410 | Moteur central intégré | Absence d'assistance, coupures, bruits mécaniques, erreur électronique : contrôler l'alimentation, les connexions, les capteurs et le système OEM. |
M510 / M510 RS | Moteur central intégré | Assistance intermittente, défaut de communication, bruit ou résistance anormale : vérifier le code d'erreur et la référence exacte du système. |
M560 | Moteur central intégré | Même démarche de diagnostic général, avec une attention particulière à la compatibilité des composants et aux références propres au montage d'origine. |
BBS01 / BBS01B | Kit moteur pédalier | Pas d'assistance, capteur de pédalage inactif, défaut de contrôleur ou de câblage, usure mécanique interne. |
BBS02 / BBS02B | Kit moteur pédalier | Coupures, défaut électrique, bruit de réduction, roue libre ou engrenages internes usés selon les symptômes. |
BBSHD | Kit moteur pédalier | Défauts d'alimentation, de commande, de contrôleur ou de transmission interne ; les vérifications dépendent de la version. |
Moteurs roue Bafang | Moteur avant ou arrière | Assistance absente, câble moteur endommagé, capteurs ou contrôleur défectueux, bruit provenant du moyeu. |
Bafang met à disposition des documents techniques distincts pour les moteurs M410, M510, M510 RS et M560. Cela confirme qu'il faut rechercher la documentation correspondant précisément à son modèle, plutôt que d'appliquer indistinctement une procédure de réparation à toute la gamme.

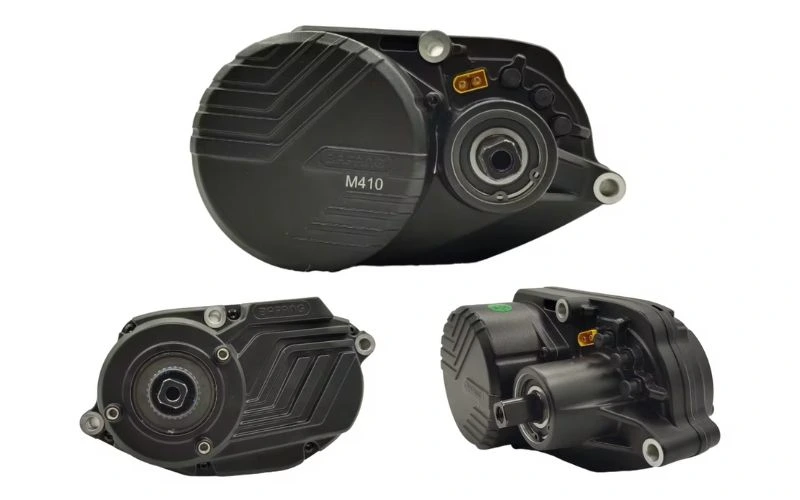

Mon Bafang M410 ne fonctionne plus : que vérifier ?
Le M410 est un moteur central intégré que l'on retrouve sur certains vélos électriques vendus complets par des fabricants de cycles. Le diagnostic doit prendre en compte le moteur, mais aussi la batterie, le contrôleur, les capteurs, le câblage, l'écran et la programmation propres au vélo.
Le M410 ne fournit plus aucune assistance
Si l'écran s'allume mais que le moteur reste inactif, commencez par vérifier que la batterie est suffisamment chargée et correctement installée. Une batterie peut afficher un niveau de charge apparemment normal tout en présentant une chute de tension lorsqu'on sollicite fortement le moteur.
Il faut ensuite examiner les connecteurs accessibles, rechercher un câble visiblement abîmé et relever les éventuels messages d'erreur. Si le vélo a subi une chute, roulé dans de fortes projections d'eau ou été récemment démonté, ces circonstances peuvent aider à orienter le diagnostic.
Lorsque les vérifications simples ne suffisent pas, un réparateur équipé des outils adaptés au système d'origine doit déterminer si la panne vient de l'alimentation, d'un capteur, du contrôleur ou du moteur lui-même.
Le M410 fait du bruit ou semble forcer
Un bruit mécanique inhabituel ne condamne pas automatiquement le moteur. Il peut venir d'une fixation, d'un élément de transmission ou d'un roulement. Il peut aussi signaler un problème interne qui nécessite une ouverture du moteur par un spécialiste.
Si le bruit est soudain, métallique, accompagné d'à-coups ou d'un blocage, évitez de continuer à rouler. Insister sous charge peut aggraver les dégâts et rendre une réparation plus coûteuse.
Peut-on réparer un Bafang M410 ?
Cela dépend de la pièce en cause et de la disponibilité des composants. Un défaut périphérique peut parfois être résolu sans remplacer le bloc moteur. En revanche, une défaillance interne ou électronique peut être plus difficile à traiter, notamment lorsque le moteur est intégré à un système spécifique au fabricant du vélo.
Il faut demander au réparateur un diagnostic qui distingue clairement une panne de batterie, de câblage ou de contrôleur d'une panne interne du moteur. Si le bloc est déclaré irréparable, ou si son remplacement est disproportionné par rapport à la valeur du vélo, il reste possible d'étudier une transformation de la motorisation au lieu de jeter le vélo.

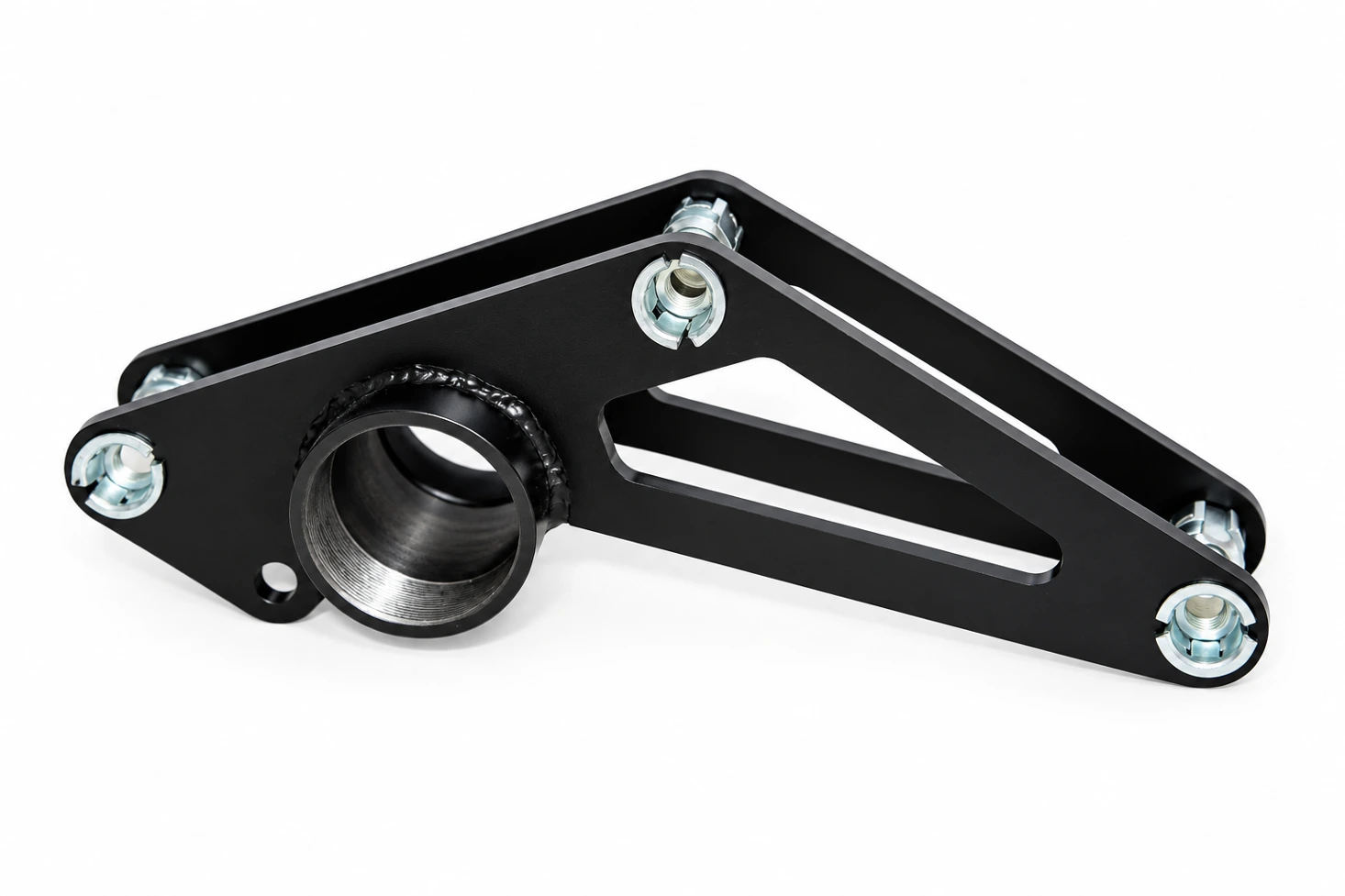

Moteur Bafang M410 irréparable ? Pensez à notre adaptateur
Sauvez votre vélo grâce à cet adaptateur.
En savoir plusMon Bafang M510 ne marche plus : les symptômes à surveiller
Le M510 est un moteur central intégré destiné notamment aux VTT électriques. Bafang annonce pour ce modèle une puissance nominale de 250 W, un couple maximal de 110 Nm et une masse de 2,9 kg. Ces caractéristiques ne renseignent toutefois pas sur la réparabilité d'un exemplaire donné : celle-ci dépend de la panne, de la version et de la disponibilité des pièces.
Le M510 s'allume, mais l'assistance ne fonctionne pas
Lorsque l'écran s'allume mais que le moteur ne fournit aucune assistance, il faut vérifier l'ensemble du système. La batterie peut être en cause, mais aussi le capteur de pédalage, le faisceau, le contrôleur ou une erreur de communication entre les composants.
Sur un M510 monté d'origine, il est particulièrement important de connaître la référence du système électrique du vélo. Un moteur portant la même désignation commerciale peut être intégré à des équipements électroniques différents selon le fabricant du vélo.
Le diagnostic peut nécessiter l'outil Bafang BESST Pro, qui permet, sur les systèmes compatibles, d'effectuer des tests, de lire les informations de diagnostic et de mettre à jour le logiciel. Bafang précise que cet outil ne fonctionne pas avec toutes les références : il faut vérifier la compatibilité du système avant de l'utiliser.
Le M510 coupe en montée ou lorsque l'on demande beaucoup de puissance
Si le moteur fonctionne sur terrain plat mais se coupe lors d'une forte sollicitation, il ne faut pas immédiatement incriminer ses engrenages internes. Une batterie vieillissante, un problème d'alimentation ou une protection thermique peuvent provoquer des symptômes comparables.
Notez les conditions dans lesquelles la coupure se produit : niveau de charge, température, durée de l'effort, niveau d'assistance et éventuel message affiché. Ces informations aideront le réparateur à reproduire la panne.
Si un défaut de température apparaît, laissez le système refroidir et suivez la procédure prévue pour votre version. Si l'erreur revient, faites contrôler le vélo au lieu de multiplier les redémarrages.
Le M510 craque, claque ou présente une résistance anormale
Les bruits peuvent provenir du moteur, mais aussi des fixations, des manivelles, du plateau ou de la transmission. Une vérification mécanique est donc nécessaire avant de conclure à une défaillance interne.
En présence d'un bruit de broyage, d'un blocage, d'à-coups importants ou d'une résistance inhabituelle, évitez de continuer à rouler. Un moteur central peut transmettre un effort important à la transmission : insister risque d'aggraver une panne initialement limitée.
Le moteur M510 est-il réparable ?
C'est ici que la situation peut devenir compliquée. Le M510 est un moteur intégré à un système conçu par le fabricant du vélo. Selon le défaut, une réparation périphérique ou électronique peut être envisageable, mais une panne interne peut nécessiter une intervention spécialisée ou le remplacement du bloc complet.
Avant d'accepter un devis de remplacement, demandez si le diagnostic a permis d'isoler la panne et si des pièces sont disponibles. Il faut aussi comparer le coût du moteur de remplacement à celui d'une transformation de la motorisation.
Un M510 déclaré irréparable ne signifie pas nécessairement que le cadre du vélo est inutilisable. C'est précisément cette distinction qui ouvre la voie à des solutions alternatives.
Les codes d'erreur Bafang : comment les interpréter ?
Certains systèmes Bafang affichent un code d'erreur qui permet d'orienter le diagnostic. Il faut néanmoins rester prudent : la signification d'un code dépend de la famille du moteur, de l'écran, du contrôleur et de la génération du système.
Voici quelques exemples de codes rencontrés sur certaines configurations Bafang. Ce tableau est un point de départ, pas une table universelle applicable à tous les M410 et M510.
Code rencontré sur certaines configurations | Problème possible | Première démarche |
|---|---|---|
04 / 05 | Défaut de commande d'accélérateur sur les systèmes qui en possèdent un | Vérifier la commande et son connecteur selon la notice |
06 | Sous-tension | Vérifier la charge et l'adéquation de la batterie |
07 | Surtension sur certaines générations | Vérifier la tension nominale prévue pour le système |
08 | Défaut de signal de capteur Hall sur certaines versions | Faire contrôler le câblage et le moteur |
10 / 11 | Défaut ou protection de température sur certains systèmes | Laisser refroidir et suivre la procédure adaptée |
12 | Défaut du contrôleur ou du capteur de courant selon la génération | Diagnostic du contrôleur et des connexions |
21 | Défaut de capteur de vitesse sur certains systèmes | Vérifier l'aimant, le capteur et leur alignement |
30 | Défaut de communication sur certaines générations | Faire contrôler les connecteurs, l'écran et le faisceau |
Les documents Bafang confirment que les codes et les procédures de dépannage sont propres aux systèmes concernés. Le constructeur met à disposition une page de recherche des codes et une documentation technique destinée aux réparateurs.
Vous pouvez commencer par consulter les outils de diagnostic et codes d'erreur Bafang et les documents techniques Bafang.
Ne remplacez pas un moteur sur la seule base d'un code affiché. Certains défauts peuvent provenir d'un connecteur, d'un capteur ou d'un composant distinct du moteur. Avant toute manipulation électrique, éteignez le système et retirez la batterie si la procédure le prévoit. N'ouvrez pas le moteur ou le contrôleur si vous ne disposez pas des compétences et de la documentation nécessaires.
Comment réparer un moteur Bafang en panne ?
La bonne méthode consiste à progresser du diagnostic le plus simple vers les interventions plus complexes. Il est inutile de démonter un moteur si la panne provient d'une batterie déchargée ou d'un connecteur mal engagé.
Première étape : vérifier la batterie et les connexions
Contrôlez le niveau de charge, l'installation de la batterie et l'état visuel des connecteurs accessibles. Recherchez des broches tordues, des traces de corrosion, un câble pincé ou un connecteur qui semble mal verrouillé.
Si la batterie est gonflée, anormalement chaude, endommagée ou dégage une odeur inhabituelle, arrêtez de l'utiliser et ne tentez pas de l'ouvrir. Une batterie lithium-ion endommagée présente un risque d'incendie.
Deuxième étape : relever les erreurs et identifier le système
Photographiez l'écran et notez le code exact, le modèle de moteur, la référence du vélo et les circonstances de la panne. Cette étape est particulièrement importante pour les M410, M510 et M560, dont les versions OEM ne doivent pas être considérées comme interchangeables sans vérification.
Sur un système pris en charge, un professionnel peut utiliser les outils de diagnostic Bafang pour examiner les défauts enregistrés et vérifier la communication entre les composants. BESST Pro permet notamment des tests système et des opérations de diagnostic sur les produits compatibles. Téléchargez BESST PRO ici.
Troisième étape : isoler la pièce défectueuse
Une fois les vérifications initiales effectuées, il faut déterminer si la panne vient du moteur, de la batterie, du contrôleur, du capteur de vitesse, du capteur de pédalage, de l'écran ou du câblage.
Sur certaines motorisations, le remplacement d'un élément externe suffit à remettre le vélo en état. Sur d'autres, la réparation nécessite des pièces spécifiques ou des outils que seul un atelier spécialisé possède.
Le but est d'obtenir un diagnostic suffisamment précis pour comparer trois possibilités : réparer la pièce défectueuse, remplacer le moteur par un modèle compatible ou modifier la motorisation du vélo.
Quatrième étape : faire réparer le moteur en atelier
La réparation interne d'un moteur central intégré est une opération très différente du remplacement d'un pneu ou d'une chaîne. Elle peut exiger un démontage précis, des outils adaptés, des pièces compatibles et des contrôles après remontage.
Pour les M410 et M510, vérifiez que l'atelier accepte réellement cette famille de moteurs. Un réparateur habitué aux kits BBS01 ou BBS02 n'est pas nécessairement équipé pour ouvrir et réparer toutes les motorisations M-Series intégrées d'origine.
Il est utile de demander au professionnel si son intervention porte sur les périphériques ou sur le moteur lui-même, si des pièces sont disponibles et si la réparation est garantie.
Le Bafang BBS02 : une motorisation alternative souvent plus facile à réparer
Contrairement aux moteurs M410 et M510 intégrés à des vélos conçus autour d'une motorisation spécifique, le BBS02 est un kit moteur pédalier de conversion. Sa documentation, son architecture et la disponibilité de certaines pièces de remplacement permettent différentes interventions mécaniques et électriques.
Le Bafang BBS02 est connu dans l'univers de la conversion des vélos musculaires en vélos à assistance électrique. Il existe depuis plusieurs années et bénéficie d'un écosystème de pièces, de tutoriels et d'ateliers habitués à travailler sur cette famille de moteurs.
Selon le défaut, des interventions peuvent être envisageables sur certains composants internes, comme les engrenages de réduction, les roulements ou le contrôleur. Cela ne signifie pas que toutes les pannes sont réparables à domicile ni que toutes les pièces sont systématiquement disponibles, mais la conception du kit rend souvent la maintenance plus accessible que sur une motorisation intégrée propriétaire.
Le BBS02 peut donc représenter une piste intéressante lorsqu'un M410 ou un M510 est hors service et que le propriétaire souhaite conserver son vélo plutôt que d'acheter un nouveau VAE.
Il faut toutefois comprendre qu'il ne s'agit pas d'un remplacement direct. Le BBS02 possède ses propres interfaces mécaniques, son contrôleur, ses commandes et ses exigences électriques. Il ne suffit pas de débrancher le M510 et de connecter le BBS02 à la batterie et à l'écran d'origine.
La compatibilité du cadre, la batterie, le câblage, la transmission et la géométrie doivent être étudiés avant toute transformation. Le choix du moteur doit également respecter la réglementation applicable au vélo utilisé sur la voie publique.

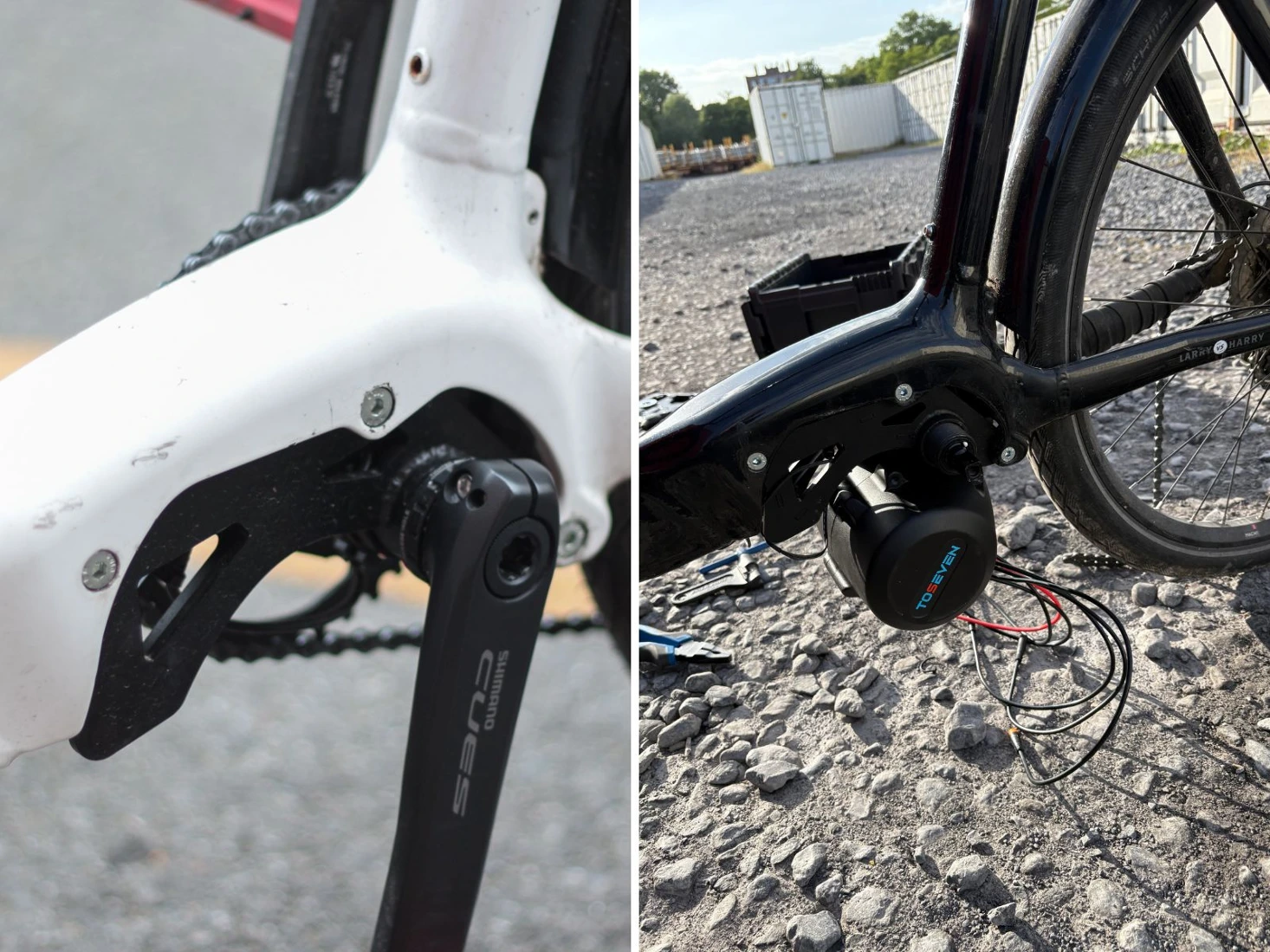

Pour la partie "mécanique", l'adaptateur de Save my eBike permet son montage en remplacement.
M410 ou M510 irréparable : comment Save My eBike peut sauver le vélo ?
C'est la solution à envisager lorsque le diagnostic confirme que le moteur d'origine ne peut pas être réparé dans des conditions raisonnables, que les pièces sont indisponibles ou que le remplacement coûte trop cher par rapport à la valeur du vélo.
Save My eBike propose des adaptateurs destinés à certaines motorisations intégrées, dont des configurations de moteurs Bafang M410 et M510, ainsi qu'à d'autres systèmes selon les références disponibles. L'objectif est de conserver le cadre du vélo et de lui permettre de recevoir une autre motorisation, au lieu de remplacer le vélo complet.
Le principe est différent d'un simple échange de moteur. L'adaptateur vient prendre place dans l'interface prévue pour le moteur d'origine et permet de retrouver un boîtier de pédalier adapté à une nouvelle configuration. Selon le modèle d'adaptateur, il devient alors possible de remonter un pédalier classique ou d'envisager une réélectrification avec un kit compatible.
Peut-on ensuite monter un Bafang BBS02 sur l'adaptateur ?
Oui, lorsque l'adaptateur concerné est prévu pour ce montage et que le cadre accepte le BBS02, cette solution peut permettre de remplacer une motorisation intégrée devenue inutilisable par un kit moteur pédalier plus accessible en matière de maintenance.
Le BBS02 présente un intérêt particulier pour un propriétaire qui veut conserver un vélo robuste, mais ne souhaite plus dépendre d'un moteur intégré difficile à remplacer. En fonction du vélo, le kit peut apporter une nouvelle motorisation, avec un écosystème de pièces et de réparations différent de celui du système d'origine.
Pourquoi choisir le retrofit plutôt que jeter le vélo ?
L'intérêt est particulièrement évident lorsque le cadre est encore en bon état. Un VTT électrique, un vélo de randonnée ou un vélo cargo peut conserver une valeur importante même si son moteur est hors service.
Prenons l'exemple d'un vélo équipé d'un Bafang M510 dont l'électronique interne est déclarée irréparable. Le cadre, la fourche, les roues, les freins et la transmission sont encore utilisables. Le remplacement par un moteur d'origine peut être coûteux ou compliqué à obtenir.
Plutôt que de jeter l'ensemble, le propriétaire peut comparer le prix d'un moteur compatible, celui d'une réparation spécialisée et le coût d'un projet de conversion. Si le cadre est compatible avec un adaptateur Save My eBike et un BBS02, cette dernière solution peut prolonger la vie du vélo en changeant uniquement son architecture de motorisation.
Le résultat n'est pas une remise à l'identique : les performances, la commande, la batterie et le comportement du vélo peuvent changer. Mais c'est une alternative concrète au remplacement complet du vélo.
Combien coûte la réparation d'un moteur Bafang ?
Le prix dépend du modèle, de la nature de la panne et de la disponibilité des pièces. Il n'existe pas de tarif unique valable pour tous les moteurs Bafang.
Une intervention sur un connecteur ou un capteur accessible peut être relativement simple. Le remplacement d'un contrôleur, l'ouverture d'un moteur ou une réparation mécanique interne demande davantage de main-d'œuvre. Pour un M410 ou un M510 intégré, le prix d'un moteur complet et les éventuelles opérations de programmation peuvent rendre le remplacement beaucoup plus coûteux.
Il faut comparer le coût total, et non uniquement le prix affiché de la pièce. Le démontage, le remontage, les pièces périphériques, la batterie compatible, les réglages et le contrôle de sécurité peuvent modifier sensiblement le budget.
Si le moteur est irréparable, demandez un devis comparatif entre le remplacement à l'identique et une solution de retrofit. Dans ce second scénario, le coût doit inclure l'adaptateur, le kit BBS02, les éventuels éléments électriques nécessaires et la main-d'œuvre. La conversion n'est intéressante que si le montage est mécaniquement et électriquement viable.
Comment éviter une nouvelle panne Bafang ?
L'entretien ne peut pas prévenir toutes les défaillances électroniques ou mécaniques, mais quelques habitudes réduisent les risques.
Maintenez la transmission propre et lubrifiée, contrôlez régulièrement l'usure de la chaîne et évitez de changer de vitesse sous une charge très élevée. Sur un moteur central, une cadence adaptée et des changements de rapport souples limitent les contraintes inutiles sur la transmission.
Protégez les connecteurs contre les chocs et les tractions sur les câbles. Après un lavage, évitez les jets à haute pression dirigés vers le moteur, les connecteurs ou les roulements. Si le vélo est utilisé fréquemment sous la pluie ou dans la boue, des contrôles plus réguliers sont judicieux.
Enfin, conservez la référence du moteur, la documentation du vélo et l'historique des interventions. Ces informations facilitent le diagnostic et peuvent éviter de commander un moteur ou un contrôleur incompatible.
Conclusion : un moteur Bafang en panne ne condamne pas forcément le vélo
Lorsque votre moteur Bafang ne fonctionne plus, la première étape consiste à identifier la panne avant de remplacer des composants. Une coupure d'assistance, un code d'erreur ou un bruit inhabituel peuvent provenir du moteur, mais aussi de la batterie, des capteurs, du contrôleur ou du câblage.
Sur les moteurs intégrés Bafang M410 et M510, la réparation dépend fortement de la version du système et de la disponibilité des pièces. Si le moteur est irréparable ou si son remplacement devient trop coûteux, il reste une possibilité : conserver le cadre et changer l'architecture de la motorisation.
C'est l'intérêt des adaptateurs Save My eBike proposés pour certaines motorisations intégrées, notamment des configurations M410 et M510, sous réserve de vérifier la référence exacte. Selon le montage, ils peuvent permettre d'installer un kit pédalier alternatif comme le Bafang BBS02, une motorisation dont certaines pièces et opérations de réparation sont plus accessibles.
Avant de condamner votre VAE, posez-vous donc cette question : est-ce le vélo qui est en fin de vie, ou simplement son moteur d'origine ?
Dans de nombreux cas, un diagnostic précis et une solution de retrofit peuvent éviter le remplacement complet du vélo et lui offrir plusieurs années supplémentaires d'utilisation.
